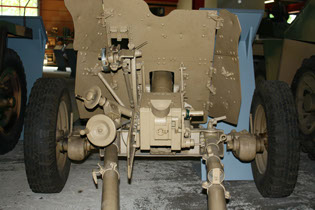

7,5 cm Infanteriegeschütz 37 L/24, oder
Panzerabwehrkanone (Pak) 37
Gewicht Feuerstellung: 510 kg
Maximale Schussweite: 5.150 m
Feuergeschwindigkeit (Kadenz) 8-12 Schuss/ min
Munition: Infanterie-Granate 18 (Spreng)
Durschlagsleistung
Stahl/ Entfernung/ Grad
85 mm/ 500/ 90°
Produktion 1944
Stückzahl gesamt: 2.279
Beschreibung
Youtube

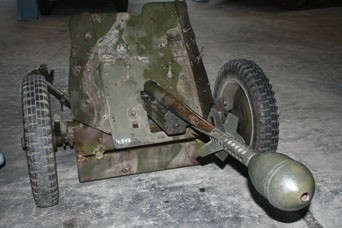

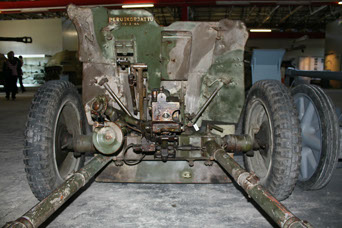

3,7 cm Panzerabwehrkanone (Pak) 35/36
mit Stielgranate 41 HL
Standard Pak der Wehrmacht bis 1941
Gewicht Feuerstellung: 450 kg
Maximale Schussweite: 7.200 m
Feuergeschwindigkeit (Kadenz) 10-15 Schuss/ min
Durschlagsleistung
Stahl/ Entfernung/ Grad
36 mm/ 500/ 90° Panzergranate
50 mm/ 500/ 90° Panzergranate mit Kern
180 mm/ 200/ 60° Stielgranate 41 HL
Mündungsgeschwindigkeit V0
Panzergranate: 745 m/s
Panzergranate mit Kern: 1.030 m/s
Stielgranate 41 HL: 110 m/s
Produktion 1932 - 1942
Stückzahl gesamt: 20.000
Beschreibung
Youtube

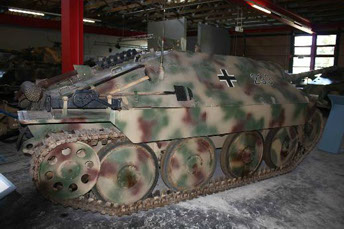

Jagdpanzer 38(t) "Hetzer"
Besatzung: 4 Soldaten
Gewicht: 16 t
Leistung: 160 PS
Länger: 6,27 m
Breite: 2,65 m
Höhe 2,10 m
Bewaffnung: Panzerabwehrkanone 39 L/48 7,5 cm
Munition: 40 PzGr und SprGr, sowie Hohlladungsgranaten
1 Maschinengewehr 34, Kaliber: 7,92 mm x 57 360° schwenkbar
MG Munition: 600 Patronen, Spitzgeschoss mit Kern (SmK)
Zeitraum der Entwicklung: 1942 bis 1944
Produktion 1944 bis 1947
Stückzahl: über 3.000
Wie auch der Panzerkampfwagen 38(t) auf Basis eines tschechischen Panzermodells gebaut, war der Hetzer überaus schnell, wendig und erfolgreich, allerdings war die Wanne nie für eine solche PAK erdacht, somit wurde der selbst beim Panzerkampfwagen 38(t) enge Besatzungsraum hier noch stärker beschnitten und verbaut, auch wenn der Turm nicht mehr drehbar war... selbst für einen Panzer, ging es hier also noch etwas enger als "normal" aus Sicht der Besatzungen zu...
Beschreibung
Youtube

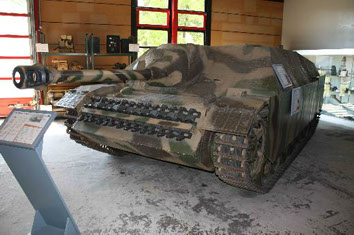

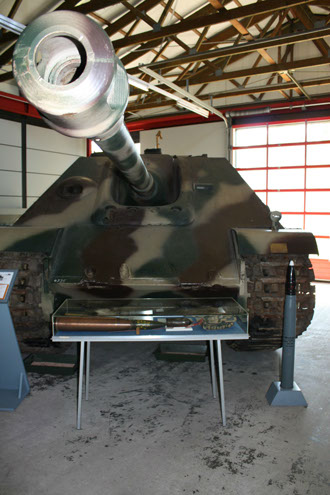

Jagdpanzer IV Ausführung F
Besatzung: 4 Soldaten
Gewicht: 16 t
Leistung: 300PS
Länger: 6,85 m
Breite: 3,17 m
Höhe 1,86 m
Bewaffnung: Panzerabwehrkanone 39 L/48 7,5 cm
Munition: 79 PzGr und SprGr, sowie Hohlladungsgranaten
1 Maschinengewehr 34, Kaliber: 7,92 mm x 57 360° schwenkbar
MG Munition: 600 Patronen, Spitzgeschoss mit Kern (SmK)
Zeitraum der Entwicklung: 1943
Produktion 1943 bis 1944
Stückzahl: 769
Die auf dem Bild zusehende "rauhe" Oberfläche - ist eine sogn. Zimmeritbeschichtung, diese diente dem Schutz des Panzers insbesondere vor magnetischen Haftminen, da es durch seine Oberflächenstruktur die Haftung zumindest erschweren, wenn auch nicht verhindern konnte.
Beschreibung
Youtube

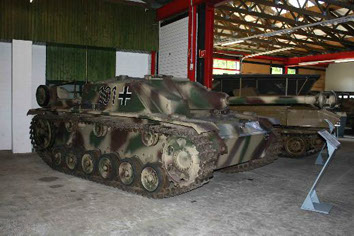

Sturmgeschütz 40 Ausführung G
Besatzung: 4 Soldaten
Gewicht: 23 t
Leistung: 300PS
Länger: 6,70 m
Breite: 2,95 m
Höhe 2,20 m
Bewaffnung: Sturmkanone 40 L/48 7,5 cm
Munition: 63 PzGr und SprGr, Nebelgranaten
1 Maschinengewehr 34 im Bug, Kaliber: 7,92 mm x 57 360° schwenkbar
MG Munition: 600 Patronen, Spitzgeschoss mit Kern (SmK)
Zeitraum der Entwicklung: 1943
Produktion 1943 bis 1945
Stückzahl: 1.139
Die äußere Verkleidung wird auf Grund Ihrer Ähnlichkeit als sogn. "Saukopfblende" bezeichnet.
Beschreibung
Youtube

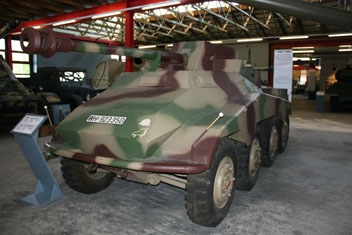

Schwerer Panzerspäher (8x8) Büssing NAG
mit 7,5 cm Pak 40 "Pakwagen"
Besatzung: 4 Soldaten
Gewicht: 11,5 t
Leistung: 220 PS
Länger: 6,00 m
Breite: 2,40 m
Höhe 2,21 m
Bewaffnung: Pak 40 7,5 cm PzGr u. SpGr
1 Maschinengewehr 34 oder MG 42
MG Munition: 1950 Patronen, Spitzgeschoss mit Kern (SmK)
Zeitraum der Entwicklung: 1943
Produktion 1943 bis 1945
Stückzahl: 39
.
Beschreibung
Youtube
Jagdpanzer IV Ausf. F
Besatzung: 4 Soldaten
Gewicht: 24 t
Leistung: 300 PS (benzin)
Länger: 6,85 m
Breite: 3,17 m
Höhe 2,86 m
Bewaffnung: Pak 39 L/48 7,5 cm
79 PzGr oder SpGr
1 Maschinengewehr 34
MG Munition: 600 Patronen, Spitzgeschoss mit Kern (SmK)
Zeitraum der Entwicklung: 1943
Produktion 1943 bis 1944
Stückzahl: 769
Beschreibung
Youtube

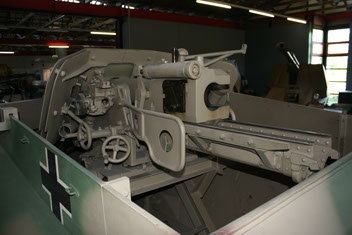

7,5 cm Pak 40/4 auf Raupemschlepper Ost (RSO)
Besatzung: 4 Soldaten
Gewicht: 5,20 t
Leistung: 85 PS
Länger: 4,57 m
Breite: 1,99 m
Höhe 2,60 m
Bewaffnung: Pak 40 7,5 cm 40/4 L/46
18 PzGr, 6 SpGr
Zeitraum der Entwicklung: 1943
Produktion 1943
Stückzahl: 60
