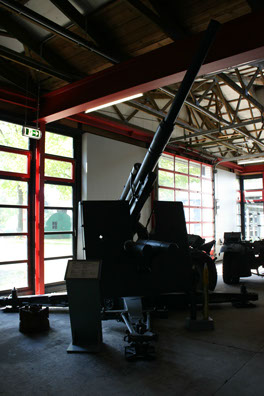

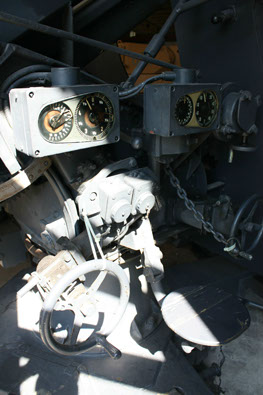

8,8 cm Klugabwehrkanone 37 L/56
(hier mit Sonderanhänger 202)
Gewicht Fahrstellung: 7,2 t
Gewicht Feuerstellung: 5,06 t
Maximale Schussweite: 14.860 m bei 45°
Maximale Schusshöhe: 10,600 m bei 85°
Feuergeschwindigkeit (Kadenz) 15-20 Schuss/ min
Kampfentfernung, Panzerabwehr: 2.000 m
Munition: PzGr 40 mit Kern, SpGr
Durschlagsleitung
Stahl/ Entfernung/ Grad
137 mm/ 1.000/ 60°
123 mm/ 1.500/ 60°
Beginn der Entwicklung: 1915 bis 1967
Produktion 1937 bis 1945
Stückzahl gesamt: ca. 25.000
Die 8.8 (achtacht) war sicher das gefürchtetste Geschütz im WW2. Für den Einsatz als Luftabwehrgeschütz konzipiert, wurde Sie erfolgreich zu Panzer und Infantrieabwehr eingesetzt.
Beschreibung
Youtube

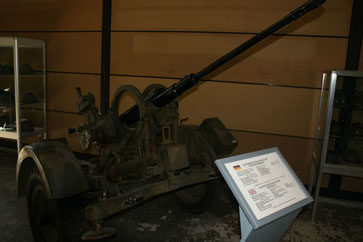

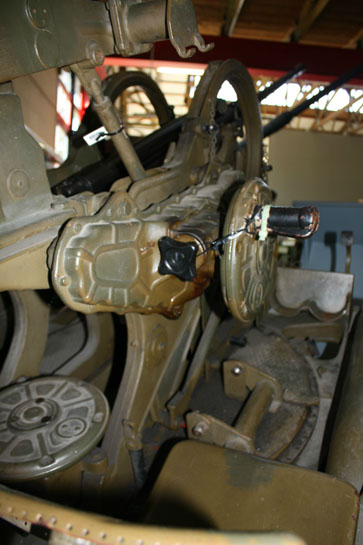

2 cm Flugabwehrkanone 38 L/65
(mit Sonderanhänger 51)
Gewicht Fahrstellung: 850 kg
Gewicht Feuerstellung: 420 kg
Maximale Schussweite: 4.800 m bei 45°
Maximale Schusshöhe: 3,800 m bei 85°
Feuergeschwindigkeit (Kadenz) 220 Schuss/ min
Kampfentfernung, Panzerabwehr: 2.000 m
Munition: PzGr, SpGr
Kaliber 20 mm x 138
Durschlagsleitung
Stahl/ Entfernung/ Grad
23 mm/ 1.00/ 60°
123 mm/ 1.500/ 60°
Produktion 1939 bis 1944
Stückzahl gesamt: ca. 18.000
.
Beschreibung
Youtube

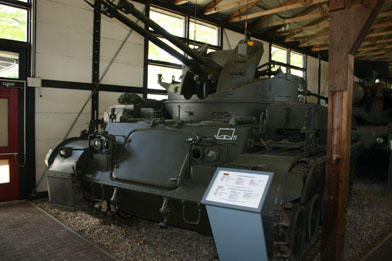

Leichter Flakpanzer M 42 A1
Besatzung: 5 Soldaten
Gewicht: 22,5 t
Leistung: 500 SAE-PS
Länger: 5,20 m
Breite: 3,25 m
Höhe 2,86 m
Bewaffnung: 1x Flak Zwilling 40 mm L/60
Kadenz: 120 Schuss/ min/ Rohr
Munition: 480 HE
Kaliber: 40 mm x 311
1x MG zur Selbstverteidigung
Kaliber 30: 7,62 mm x 63
später MG 3, 7,62 mm x 51
je 2.400 Schuss
Produktion 1953 bis 1958
Stückzahl Bundeswehr: 496
Stückzahl gesamt: 3.700
NICHT nachtkampffähig, Kein ABC-Schutz!
.
Beschreibung
Youtube

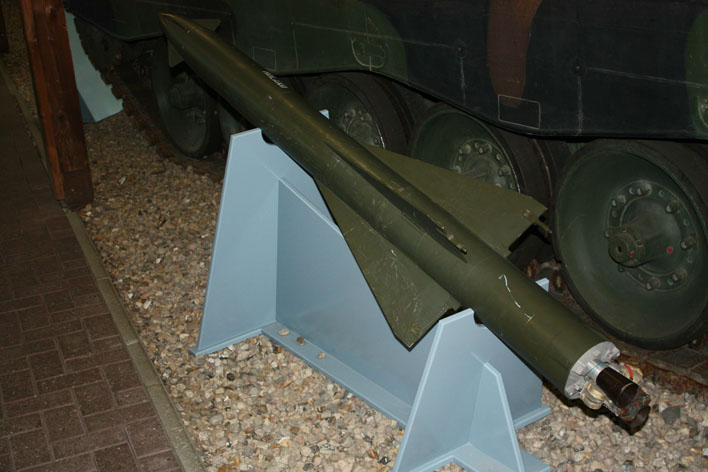

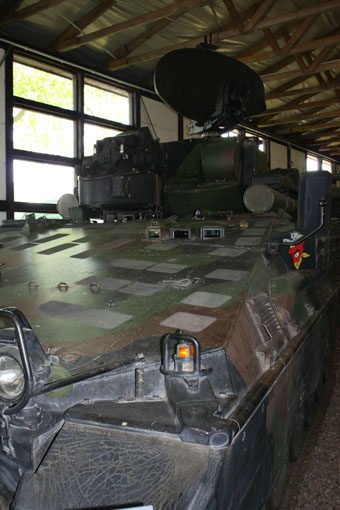

Flugabwehr Raketenpanzer 1 "Roland"
Besatzung: 3 Soldaten
Gewicht: 35 t
Leistung: 600 PS
Länger: 7,13 m
Breite: 3,25 m
Höhe 4,63 m
2 Werferarme, Lenkfluglörpersystem
"Roland" im Drehturm
- 10 Lenkflugkörper mit je vie LFK zum
Nachladen links und rechts der Wanne
- Bekämpfungsreichweite: 6.000 m - 8.000 m
- Flughöhe nis 4.000 m
- Erfassungsreichweite des Such/
Folgeradars max. 16.000 m
Entwicklung: 1964 - 1974
Produktion 1981 bis 1983
Stückzahl gesamt: 143
Allwettertauglich, nachtkampffähigm tiefwatfähig, Panzerschutz in Schottbauweise.
.
Beschreibung
Youtube

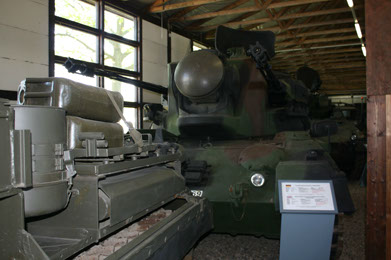

Flugabwehrkanonenpanzer "Gepard B2L"
Besatzung: 3 Soldaten
Gewicht: 47,38 t
Leistung: 830 PS
Länger: 8,15 m
Breite: 3,41 m
Höhe 3,29 m
1 Flak Zwilling 35 mm L/90
Kadenz: 550 Schuss/ min/ Rohr
640 HE und 40 AP
Kampfentfernung:
Flug und Erdziele bis 3.500 m
gepanzerte Ziele bis 3.000 m
Produktion_ 1976 - 1980
Einsatz Bw: 1980 - 1997
Stückzahl Bundeswehr: 436
- Rundumsuch-Radargerät, Reichweite 16 km
- Zielverfolgungsradar, Reichweite: 15 km
- Laser Entfernungsmesser, Reichweite 5,1 km
- Feuerleitrechner, analog
- nachtkampffähig
- ABC Schutz-Anlage
.
