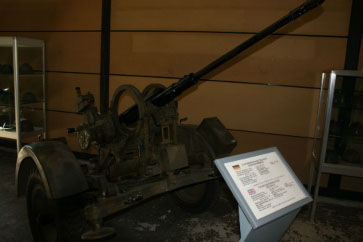

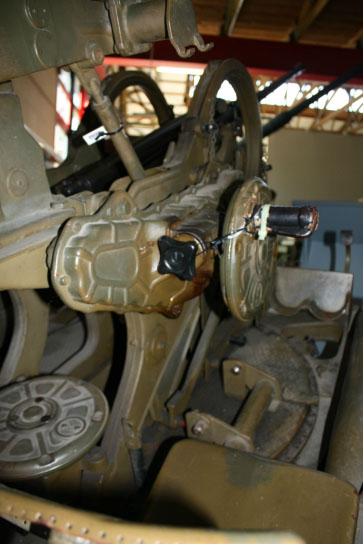

2 cm Flugabwehrkanone 38 L/65

(mit Sonderanhänger 51)



Gewicht Fahrstellung:   850 kg

Gewicht Feuerstellung: 420 kg



Maximale Schussweite: 4.800 m bei 45°

Maximale Schusshöhe: 3,800 m bei 85°



Feuergeschwindigkeit (Kadenz) 220 Schuss/ min



Kampfentfernung, Panzerabwehr: 2.000 m



Munition: PzGr, SpGr

Kaliber 20 mm x 138



Durschlagsleitung



Stahl/ Entfernung/ Grad

23 mm/ 1.00/ 60°

123 mm/ 1.500/ 60°



Produktion 1939 bis 1944



Stückzahl gesamt: ca. 18.000

.

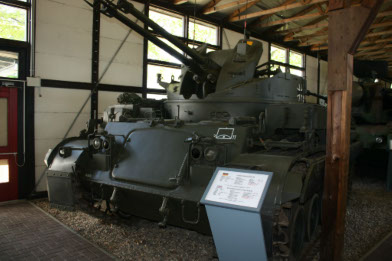

Leichter Flakpanzer M 42 A1



Besatzung: 5 Soldaten

Gewicht: 22,5 t

Leistung: 500 SAE-PS

Länger: 5,20 m

Breite:  3,25 m

Höhe    2,86 m



Bewaffnung: 1x Flak Zwilling 40 mm L/60

Kadenz: 120 Schuss/ min/ Rohr

Munition: 480 HE

Kaliber: 40 mm x 311



1x MG zur Selbstverteidigung

Kaliber 30: 7,62 mm x 63

später MG 3, 7,62 mm x 51



je 2.400 Schuss



Produktion 1953 bis 1958



Stückzahl Bundeswehr: 496

Stückzahl gesamt:         3.700



NICHT nachtkampffähig, Kein ABC-Schutz!

.

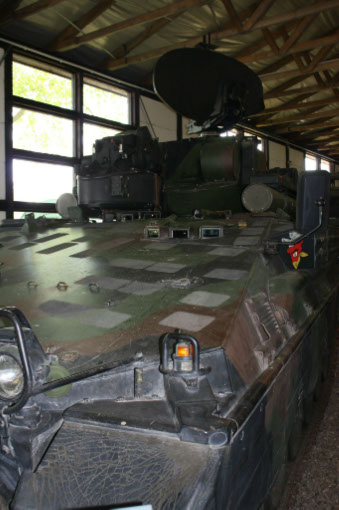

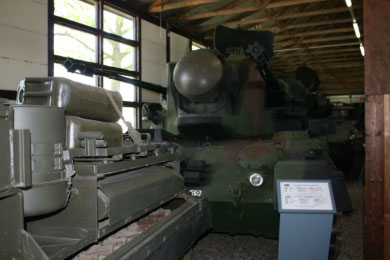

Flugabwehrkanonenpanzer "Gepard B2L"



Besatzung: 3 Soldaten

Gewicht: 47,38 t

Leistung: 830 PS

Länger: 8,15 m

Breite:  3,41 m

Höhe    3,29 m



1 Flak Zwilling 35 mm L/90

Kadenz: 550 Schuss/ min/ Rohr

640 HE und 40 AP





Kampfentfernung:

Flug und Erdziele bis 3.500 m

gepanzerte Ziele bis 3.000 m



Produktion_ 1976 - 1980

Einsatz Bw: 1980 - 1997



Stückzahl Bundeswehr: 436



- Rundumsuch-Radargerät, Reichweite 16 km

- Zielverfolgungsradar, Reichweite: 15 km

- Laser Entfernungsmesser, Reichweite 5,1 km

- Feuerleitrechner, analog

- nachtkampffähig

- ABC Schutz-Anlage

.
